Головка воздушных труб (автоматическое закрытие)

Описание

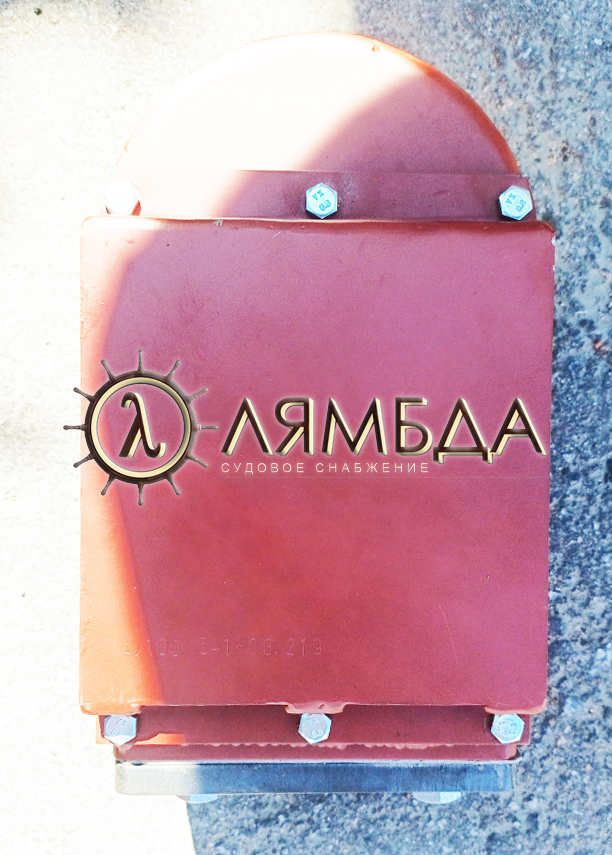

Головки воздушных труб L

Головки воздушных труб (автоматические закрытия)  Головка вентиляционная материал — СТАЛЬ, АМГ,  с проходным условным диаметром 25-200 мм по ГОСТ 8468-66, соответствуют требованиям рабочих чертежей, ОСТ 5.5329-77 «Головки воздушных труб».

Головки снабжены латунной пламягасящей полутампаковой сеткой. Материал шарика-поплавка  —  ударопрочный полистирол. Для присоединения к трубопроводу головки снабжены квадратным фланцем, для приварки к вытяжному трубопроводу.

Тип I  — с пламягасящей сеткой и поплавком;
Тип II — с пламягасящей сеткой.

Тип I
Чертёжный номер Ду Материал Масса, кг
541-03.214 25 Сталь 1,36
541-03.215 32 Сталь 1,8
541-03.216 50 Сталь 4,35
541-03.217 65 Сталь 6,54
541-03.218 80 Сталь 11,2
541-03.219 100 Сталь 17,2
541-03.220 125 Сталь 23
541-03.221 150 Сталь 39,54
541-03.222 200 Сталь 69,6
541-03.223 25 Легкий сплав 0,6

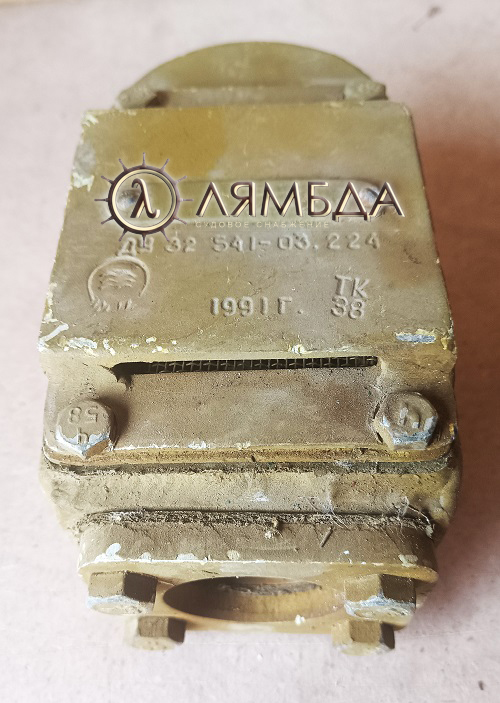

541-03.224 32 Легкий сплав 0,78
541-03.225 50 Легкий сплав 1,72
541-03.226 65 Легкий сплав 2,56
541-03.227 80 Легкий сплав 4,04
541-03.228 100 Легкий сплав 5,8
Тип II
Чертёжный номер Ду Материал Масса, кг
541-03.232 25 Сталь 0,9
541-03.233 32 Сталь 1,45
541-03.234 50 Сталь 3,46
541-03.235 65 Сталь 5,04
541-03.236 80 Сталь 8,73
541-03.237 100 Сталь 12,2
541-03.238 125 Сталь 17,5
541-03.239 150 Сталь 29,7
541-03.240 200 Сталь 55,1
541-03.241  25 Легкий сплав 0,41
541-03.242  32 Легкий сплав 0,58
541-03.243  50 Легкий сплав 1,35
541-03.244  65 Легкий сплав 1,95
541-03.245  80 Легкий сплав 3,02
541-03.246  100 Легкий сплав 4,27
