Виброизоляторы

Категория:

Описание

Виброизоляторы

Назначение

Виброизоляторы предназначены для уменьшения динамических усилий, передающихся на различные конструкции от установленных на них вентиляторов, а, это значит, снижения шумового фона и вредных механических нагрузок на смежную аппаратуру и обслуживающий персонал. Не рекомендуется применение виброизоляции при числе оборотов колеса менее 400-500 об/мин., т. к. она оказывается малоэффективной

Виброизоляторы пружинные

Виброизолятор пружинный состоит из цилиндрической пружины (1), к торцевым виткам которой жестко прикреплены штампованные пластины (2). К нижней пластине, которая является основанием, приклеена резиновая прокладка (5). Прилагаемые к виброизолятору две стальные шайбы (3) и две резиновые прокладки (4) предусмотрены для установки под болты нижней пластины при монтаже виброизоляторов.

Виброизоляторы имеют низкую собственную частоту (2–3 Гц), что позволяет виброизолировать оборудование с низкими частотами возбуждающих сил с эффективностью до 90%, а также отсутствие остаточных деформаций, старения и как следствие неограниченный срок службы.Изготавливаются в соответствии с ТУ 4834-011-50947377-05

vibroizilyator_1b

Обозначение Вертикальная жесткость кг/см Рабочая нагрузка, кгс Размеры, мм Вес, кг
Н А A1 B S S1 D ср h d d1 d2
ДО38 4,57 12,4 77 100 70 60 2 5 30 12 3 8,4 12 0,29
ДО39 6,2 22,3 97,5 110 80 70 2 5 40 12 4 8,4 12 0,41
ДО40 8,3 34,6 123 130 100 90 3 10 50 18 5 8,4 12 0,94
ДО41 12,65 55,0 138 130 100 90 3 10 54 18 6 10,5 14 1,03
ДО42 16,8 96,0 180 150 120 110 3 10 72 19 8 10,5 14 1,79
ДО43 30,0 168,0 202 160 130 120 3 10 80 19 10 10,5 14 2,46
ДО44 36,4 243,0 236 180 150 140 3 10 96 19 12 10,5 14 3,74
ДО45 45,0 380,0 291 220 180 170 3 10 120 19 15 13 16 6,58
Каталог 17 часть стр 117 Виброизолято
Обозначение Вертикальная жесткость кг/см Рабочая нагрузка, кгс Размеры, мм Вес, кг
D D1 d L H
ДО38А 4,6 12,4 72 33 8 52 68 0,1
ДО39А 6,2 22,3 80 44 10 65 89 0,2
ДО40А 8,3 34,6 100 55 10 80 115 0,3
ДО41А 12,7 55,0 105 60 12 84 124 0,5
ДО42А 16,8 96,0 125 80 12 105 165 0,9
ДО43А 30,0 168,0 135 90 12 115 189 1,6
ДО44А 36,4 243,0 155 108 12 132 224 2,6
ДО45А 45,0 380,0 190 135 14 165 281 5,4



Виброизоляторы резиновые

Виброизоляторы поставляются отдельно. Болты и гайки для крепления виброизоляторов к опорной раме вентилятора входят в комплект. В качестве виброгасящего материала используется резина. Комплект виброизоляторов рассчитывается на общую массу вентилятора.Жесткость виброизоляторов резиновых выше, чем у пружинных.

Виброизолятор резиновый VD-типа

vdВиброизолятор резино-металлический VD-типа L

Модель Диаметр, D Длина, H M * L
1010VD10 10 10 M4 * 10
1510VD10 15 15 M4 * 10
1515VD10 15 15 M4 * 10
2010VD18 20 10 M6 * 18
2015VD18 20 15 M6 * 18
2020VD18 20 20 M6 * 18
2025VD18 20 25 M6 * 18
2030VD18 20 30 M6 * 18
2515VD18 25 15 M6 * 18
2520VD18 25 20 M6 * 18
2520VD20 25 20 M8 * 20
2525VD18 25 25 M6 * 20
2525VD20 25 25 M8 * 20
2530VD18 25 30 M6 * 20
2530VD20 25 30 M8 * 20
2540VD20 25 40 M8 * 20
3015VD20 30 15 M8 * 20
3020VD20 30 20 M8 * 20
3025VD20 30 25 M8 * 20
3030VD14 30 30 M6 * 14
3030VD20 30 30 M8 * 20
3040VD20 20 40 M8 * 20
3540VD23 35 40 M8 * 23
4020VD23 40 20 M8 * 23
4020VD25 40 20 M10 * 25
4025VD25 40 25 M10 * 25
4025VD28 40 25 M12 * 28
4028VD25 40 28 M10 * 25
4030VD23 40 30 M8 * 23
4030VD25 40 30 M10 * 25
4035VD5 40 35 M10 * 25
4040VD23 40 40 M8 * 23
4040VD25 40 40 M10 * 25
4045VD25 40 45 M10 * 25
5020VD25 50 20 M10 * 25
5025VD25 50 25 M10 * 25
5030VD25 50 30 M10 * 25
5040VD25 50 40 M10 * 25
5050VD25 50 50 M10 * 25
6025VD25 60 25 M10 * 25
6030VD25 60 30 M10 * 25
6035VD25 60 35 M10 * 25
6036VD25 60 36 M10 * 25
6036VD37 60 36 M12 * 37
6040VD37 60 40 M12 * 37
6045VD37 60 45 M12 * 37
6050VD37 60 50 M12 * 37
6535VD25 65 35 M10 * 25
6550VD37 65 50 M12 * 37
7030VD37 70 30 M12 * 37
7035VD37 70 35 M12 * 37
7040VD37 70 40 M12 * 37
7045VD37 70 45 M12 * 37
7050VD37 70 50 M12 * 37
7070VD37 70 70 M12 * 37
7525VD37 75 25 M12 * 37
7540VD37 75 40 M12 * 37
7550VD37 75 50 M12 * 37
7555VD37 75 55 M12 * 37
8040VD35 80 40 M14 * 35
8050VD35 80 50 M14 * 35
8060VD35 80 60 M14 * 35
10040VD44 100 40 M16 * 44
10050VD44 100 50 M16 * 44
10055VD44 100 55 M16 * 44
10060VD44 100 60 M16 * 44
10075VD44 100 75 M16 * 44
12540VD45 125 40 M16 * 44
12560VD44 125 60 M16 * 44
15075VD44 150 75 M16 * 44

Виброизолятор резиновый VV-типа

vvВиброизолятор VV L

Модель Диаметр, D Длина, H M * L
1010VV10 10 10 M4 * 10
1510VV10 15 15 M4 * 10
1515VV10 15 15 M4 * 10
2010VV18 20 10 M6 * 18
2015VV18 20 15 M6 * 18
2020VV18 20 20 M6 * 18
2025VV18 20 25 M6 * 18
2030VV18 20 30 M6 * 18
2515VV18 25 15 M6 * 18
2520VV18 25 20 M6 * 18
2520VV20 25 20 M8 * 20
2525VV18 25 25 M6 * 20
2525VV20 25 25 M8 * 20
2530VV18 25 30 M6 * 20
2530VV20 25 30 M8 * 20
2540VV20 25 40 M8 * 20
3015VV20 30 15 M8 * 20
3020VV20 30 20 M8 * 20
3025VV20 30 25 M8 * 20
3030VV14 30 30 M6 * 14
3030VV20 30 30 M8 * 20
3040VV20 20 40 M8 * 20
3540VV23 35 40 M8 * 23
4020VV23 40 20 M8 * 23
4020VV25 40 20 M10 * 25
4025VV25 40 25 M10 * 25
4025VV28 40 25 M12 * 28
4028VV25 40 28 M10 * 25
4030VV23 40 30 M8 * 23
4030VV25 40 30 M10 * 25
4035VV25 40 35 M10 * 25
4040VV23 40 40 M8 * 23
4040VV25 40 40 M10 * 25
4045VV25 40 45 M10 * 25
5020VV25 50 20 M10 * 25
5025VV25 50 25 M10 * 25
5030VV25 50 30 M10 * 25
5040VV25 50 40 M10 * 25
5050VV25 50 50 M10 * 25
6025VV25 60 25 M10 * 25
6030VV25 60 30 M10 * 25
6035VV25 60 35 M10 * 25
6036VV25 60 36 M10 * 25
6036VV37 60 36 M12 * 37
6040VV37 60 40 M12 * 37
6045VV37 60 45 M12 * 37
6050VV37 60 50 M12 * 37
6535VV25 65 35 M10 * 25
6550VV37 65 50 M12 * 37
7030VV37 70 30 M12 * 37
7035VV37 70 35 M12 * 37
7040VV37 70 40 M12 * 37
7045VV37 70 45 M12 * 37
7050VV37 70 50 M12 * 37
7070VV37 70 70 M12 * 37
7525VV37 75 25 M12 * 37
7540VV37 75 40 M12 * 37
7550VV37 75 50 M12 * 37
7555VV37 75 55 M12 * 37
8040VV35 80 40 M14 * 35
8050VV35 80 50 M14 * 35
8060VV35 80 60 M14 * 35
10040VV44 100 40 M16 * 44
10050VV44 100 50 M16 * 44
10055VV44 100 55 M16 * 44
10060VV44 100 60 M16 * 44
10075VV44 100 75 M16 * 44
12540VV45 125 40 M16 * 44
12560VV44 125 60 M16 * 44
15075VV44 150 75 M16 * 44

Виброизолятор резиновый DD-типа

dd

Модель Диаметр, D Длина, H M * L
1010DD10 10 10 M4 * 10
1510DD10 15 15 M4 * 10
1515DD10 15 15 M4 * 10
2010DD18 20 10 M6 * 18
2015DD18 20 15 M6 * 18
2020DD18 20 20 M6 * 18
2025DD18 20 25 M6 * 18
2030DD18 20 30 M6 * 18
2515DD18 25 15 M6 * 18
2520DD18 25 20 M6 * 18
2520DD20 25 20 M8 * 20
2525DD18 25 25 M6 * 20
2525DD20 25 25 M8 * 20
2530DD18 25 30 M6 * 20
2530DD20 25 30 M8 * 20
2540DD20 25 40 M8 * 20
3015DD20 30 15 M8 * 20
3020DD20 30 20 M8 * 20
3025DD20 30 25 M8 * 20
3030DD14 30 30 M6 * 14
3030DD20 30 30 M8 * 20
3040DD20 20 40 M8 * 20
3540DD23 35 40 M8 * 23
4020DD23 40 20 M8 * 23
4020DD25 40 20 M10 * 25
4025DD25 40 25 M10 * 25
4025DD28 40 25 M12 * 28
4028DD25 40 28 M10 * 25
4030DD23 40 30 M8 * 23
4030DD25 40 30 M10 * 25
4035DD5 40 35 M10 * 25
4040DD23 40 40 M8 * 23
4040DD25 40 40 M10 * 25
4045DD25 40 45 M10 * 25
5020DD25 50 20 M10 * 25
5025DD25 50 25 M10 * 25
5030DD25 50 30 M10 * 25
5040DD25 50 40 M10 * 25
5050DD25 50 50 M10 * 25
6025DD25 60 25 M10 * 25
6030DD25 60 30 M10 * 25
6035DD25 60 35 M10 * 25
6036DD25 60 36 M10 * 25
6036DD37 60 36 M12 * 37
6040DD37 60 40 M12 * 37
6045DD37 60 45 M12 * 37
6050DD37 60 50 M12 * 37
6535DD25 65 35 M10 * 25
6550DD37 65 50 M12 * 37
7030DD37 70 30 M12 * 37
7035DD37 70 35 M12 * 37
7040DD37 70 40 M12 * 37
7045DD37 70 45 M12 * 37
7050DD37 70 50 M12 * 37
7070DD37 70 70 M12 * 37
7525DD37 75 25 M12 * 37
7540DD37 75 40 M12 * 37
7550DD37 75 50 M12 * 37
7555DD37 75 55 M12 * 37
8040DD35 80 40 M14 * 35
8050DD35 80 50 M14 * 35
8060DD35 80 60 M14 * 35
10040DD44 100 40 M16 * 44
10050DD44 100 50 M16 * 44
10055DD44 100 55 M16 * 44
10060DD44 100 60 M16 * 44
10075DD44 100 75 M16 * 44
12540DD45 125 40 M16 * 44
12560DD44 125 60 M16 * 44
15075DD44 150 75 M16 * 44

Виброизолятор резиновый VE-типа

ve

Модель Диаметр, D Длина, H M * L
1010VE10 10 10 M4 * 10
1510VE10 15 15 M4 * 10
1515VE10 15 15 M4 * 10
2010VE18 20 10 M6 * 18
2015VE18 20 15 M6 * 18
2020VE18 20 20 M6 * 18
2025VE18 20 25 M6 * 18
2030VE18 20 30 M6 * 18
2515VE18 25 15 M6 * 18
2520VE18 25 20 M6 * 18
2520VE20 25 20 M8 * 20
2525VE18 25 25 M6 * 20
2525VE20 25 25 M8 * 20
2530VE18 25 30 M6 * 20
2530VE20 25 30 M8 * 20
2540VE20 25 40 M8 * 20
3015VE20 30 15 M8 * 20
3020VE20 30 20 M8 * 20
3025VE20 30 25 M8 * 20
3030VE14 30 30 M6 * 14
3030VE20 30 30 M8 * 20
3040VE20 20 40 M8 * 20
3540VE23 35 40 M8 * 23
4020VE23 40 20 M8 * 23
4020VE25 40 20 M10 * 25
4025VE25 40 25 M10 * 25
4025VE28 40 25 M12 * 28
4028VE25 40 28 M10 * 25
4030VE23 40 30 M8 * 23
4030VE25 40 30 M10 * 25
4035VE5 40 35 M10 * 25
4040VE23 40 40 M8 * 23
4040VE25 40 40 M10 * 25
4045VE25 40 45 M10 * 25
5020VE25 50 20 M10 * 25
5025VE25 50 25 M10 * 25
5030VE25 50 30 M10 * 25
5040VE25 50 40 M10 * 25
5050VE25 50 50 M10 * 25
6025VE25 60 25 M10 * 25
6030VE25 60 30 M10 * 25
6035VE25 60 35 M10 * 25
6036VE25 60 36 M10 * 25
6036VE37 60 36 M12 * 37
6040VE37 60 40 M12 * 37
6045VE37 60 45 M12 * 37
6050VE37 60 50 M12 * 37
6535VE25 65 35 M10 * 25
6550VE37 65 50 M12 * 37
7030VE37 70 30 M12 * 37
7035VE37 70 35 M12 * 37
7040VE37 70 40 M12 * 37
7045VE37 70 45 M12 * 37
7050VE37 70 50 M12 * 37
7070VE37 70 70 M12 * 37
7525VE37 75 25 M12 * 37
7540VE37 75 40 M12 * 37
7550VE37 75 50 M12 * 37
7555VE37 75 55 M12 * 37
8040VE35 80 40 M14 * 35
8050VE35 80 50 M14 * 35
8060VE35 80 60 M14 * 35
10040VE44 100 40 M16 * 44
10050VE44 100 50 M16 * 44
10055VE44 100 55 M16 * 44
10060VE44 100 60 M16 * 44
10075VE44 100 75 M16 * 44
12540VE45 125 40 M16 * 44
12560VE44 125 60 M16 * 44
15075VE44 150 75 M16 * 44

Виброизолятор резиновый DE-типа

de

Модель Диаметр, D Длина, H M * L
1010DE10 10 10 M4 * 10
1510DE10 15 15 M4 * 10
1515DE10 15 15 M4 * 10
2010DE18 20 10 M6 * 18
2015DE18 20 15 M6 * 18
2020DE18 20 20 M6 * 18
2025DE18 20 25 M6 * 18
2030DE18 20 30 M6 * 18
2515DE18 25 15 M6 * 18
2520DE18 25 20 M6 * 18
2520DE20 25 20 M8 * 20
2525DE18 25 25 M6 * 20
2525DE20 25 25 M8 * 20
2530DE18 25 30 M6 * 20
2530DE20 25 30 M8 * 20
2540DE20 25 40 M8 * 20
3015DE20 30 15 M8 * 20
3020DE20 30 20 M8 * 20
3025DE20 30 25 M8 * 20
3030DE14 30 30 M6 * 14
3030DE20 30 30 M8 * 20
3040DE20 20 40 M8 * 20
3540DE23 35 40 M8 * 23
4020DE23 40 20 M8 * 23
4020DE25 40 20 M10 * 25
4025DE25 40 25 M10 * 25
4025DE28 40 25 M12 * 28
4028DE25 40 28 M10 * 25
4030DE23 40 30 M8 * 23
4030DE25 40 30 M10 * 25
4035DE5 40 35 M10 * 25
4040DE23 40 40 M8 * 23
4040DE25 40 40 M10 * 25
4045DE25 40 45 M10 * 25
5020DE25 50 20 M10 * 25
5025DE25 50 25 M10 * 25
5030DE25 50 30 M10 * 25
5040DE25 50 40 M10 * 25
5050DE25 50 50 M10 * 25
6025DE25 60 25 M10 * 25
6030DE25 60 30 M10 * 25
6035DE25 60 35 M10 * 25
6036DE25 60 36 M10 * 25
6036DE37 60 36 M12 * 37
6040DE37 60 40 M12 * 37
6045DE37 60 45 M12 * 37
6050DE37 60 50 M12 * 37
6535DE25 65 35 M10 * 25
6550DE37 65 50 M12 * 37
7030DE37 70 30 M12 * 37
7035DE37 70 35 M12 * 37
7040DE37 70 40 M12 * 37
7045DE37 70 45 M12 * 37
7050DE37 70 50 M12 * 37
7070DE37 70 70 M12 * 37
7525DE37 75 25 M12 * 37
7540DE37 75 40 M12 * 37
7550DE37 75 50 M12 * 37
7555DE37 75 55 M12 * 37
8040DE35 80 40 M14 * 35
8050DE35 80 50 M14 * 35
8060DE35 80 60 M14 * 35
10040DE44 100 40 M16 * 44
10050DE44 100 50 M16 * 44
10055DE44 100 55 M16 * 44
10060DE44 100 60 M16 * 44
10075DE44 100 75 M16 * 44
12540DE45 125 40 M16 * 44
12560DE44 125 60 M16 * 44
15075DE44 150 75 M16 * 44

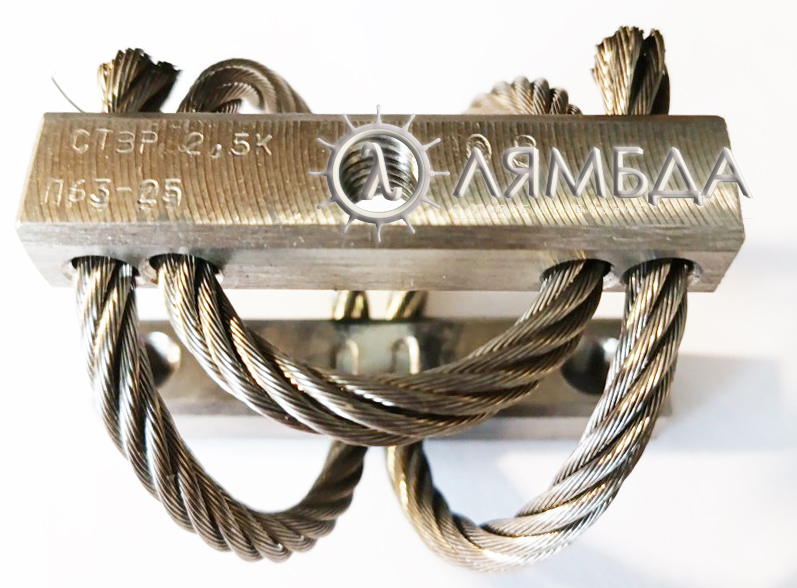

Виброизоляторы спирально-тросовые.

Виброизоляторы спирально-тросовые СТВР допускают длительную эксплуатацию при температуре окружающей среды от минус 60 до +260°С.Виброизоляторы СТВР изготавливаются в общепромышленном (Н), коррозионностойком (К) и взрывозащищенном (В) исполнениях.

В исполнении «Н» на опорные элементы из конструкционной стали наносится металлическое антикоррозионное покрытие и используется стальной оцинкованный канат.

В исполнении «К» опорные элементы изготавливаются из нержавеющей стали и используется нержавеющий стальной канат.Изготавливаются в соответствии с: ТУ 2996-001-49981297–2007- для исполнения «Н» ТУ СТВЛ.304245.005- для исполнения «К»

vibroizilyator_3b (1)СТВР-140. L



СТВР-40. LСТВР-60К LСТВР-24 LСТВР-40К LСТВР-85К LСТВР-15К-01 L



Исполнение «Н»
Обозначение н В L L1 Е D D1 А1 Рабочий диапазон нагрузок, кг Деформация при номинальной нагрузке, мм Статическая жесткость Cz, кН/м Масса, кг
СТВР-10 35 50 60 70 8 М5 6 50 5…15 2,7 40 0,1
СТВР-24 35 50 60 70 8 М5 6 54 10…35 4 60 0,1
СТВР-35 35 50 60 70 10 М8 7 54 30…45 2,7 130 0,13
СТВР-60 55 65 75 110 12 М12 9 90 40…80 2,5 240 0,36
СТВР-140 70 90 150 140 15 М12 13 120 100…250 3,5 400 1
СТВР-180 70 90 150 140 15 М12 13 120 150…300 2,6 700 1,1
СТВР-310 70 100 170 156 16 М14 15 132 200…400 6,7 450 1,4
СТВР-350 70 100 170 156 16 М14 15 132 250…450 7,1 500 1,5
Исполнение «К» (коррозийностойкие)
Обозначение н В L L1 Е D D1 А1 Рабочий диапазон нагрузок, кг Деформация при номинальной нагрузке, мм Статическая жесткость Cz, кН/м Масса, кг
СТВР-10 50 60 60 70 10 М8 М8 54 10 1,3 80 0,17
СТВР-15 50 60 60 70 10 М8 М8 54 15 1,8 85 0,19
СТВР-25 50 65 80 80 12 М8 М8 54 25 2,2 115 0,28
СТВР-40 50 65 80 85 12 М10 М10 68 40 1,2 335 0,34
СТВР-60 60 75 110 120 14 М12 М10 80 60 2,1 290 0,65
СТВР-85 60 75 110 120 14 М14 М12 100 85 2,5 340 0,73
СТВР-120 70 95 130 140 14 М16 М14 120 120 1,5 800 1
СТВР-150 70 95 130 140 14 М16 М14 120 150 4 375 1,12
СТВР-250 70 100 120 156 16 М14 М14 132 250 5 500 1,28
СТВР-300 70 100 150 156 16 М14 М14 132 300 4,5 670 1,42
СТВР-400 70 100 170 156 16 М14 М14 132 400 4 1000 1,56

Отзывы

Отзывов пока нет.

Будьте первым, кто оставил отзыв на “Виброизоляторы”

Ваш e-mail не будет опубликован. Обязательные поля помечены *

Заказать

Заказать

Ваше имя (обязательно)

Ваш e-mail (обязательно)

Сообщение
