ПРОЖЕКТОРЫ СУДОВЫЕ C-60 И KC-3000-OM1

Судовые прожекторы типа С-60 предназначены для привлечения, прожекторы типа КС-3000-ОМ1 — для поиска промысловой рыбы сайры.

Прожекторы типа С-60 рассчитаны на работу в сети с номинальным напряжением 110 В, прожекторы типа КС-3000-ОМ1 — в сети переменного тока с номинальным напряжением 220 и 380 В частотой 50 .

Структура условного обозначения С-60М1:

С — для сайры;

60 — диаметр выходного отверстия, см;

М1— климатическое исполнение и категория размещения по ГОСТ 15150-69.

КС-3000-ОМ1:

К — ксеноновый;

С — для сайры;

3000 — номинальная мощность лампы, Вт;

ОМ1 — климатическое исполнение и категория размещения по ГОСТ 15150-69.

Особенности конструкции

Прожекторы состоят из корпуса, поворотной скобы и опорной тумбы. Светооптическая система прожекторов состоит из стеклянного отражателя и источника света: лампы накаливания для С-60М1, ксеноновой лампы для КС-3000-ОМ1.

Прожектор типа С-60 имеет стальной сварной корпус. К корпусу крепится откидными болтами алюминиевая литая рама с защитным стеклом. В нерабочем состоянии на раму устанавливают защитную крышку. На тыльной части барабана имеются две ручки, с помощью которых можно поворачивать корпус прожектора в любую сторону. Ручка в нижней части корпуса служит для перемещения патрона с лампой вдоль оси прожектора для получения сфокусированного или рассеянного света. К сети прожектор подсоединяется двужильным кабелем. Для включения прожектора имеется пакетный выключатель.

Все основные части прожектора типа КС-3000-ОМ1 изготовлены из алюминиевого сплава. Защитное стекло — термостойкое.

Общий вид и габаритные размеры прожекторов показаны на рис. 1 и 2.

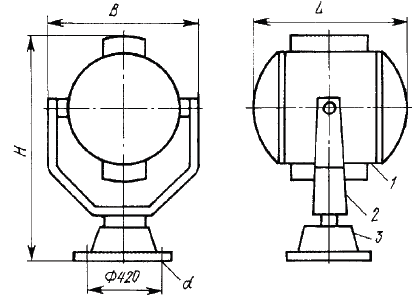

Рис. 1. Общий вид и габаритные размеры прожектора типа С-60М1:

1 — корпус;

2 — поворотная скоба;

3 — опорная тумба

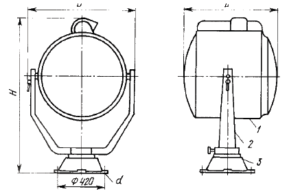

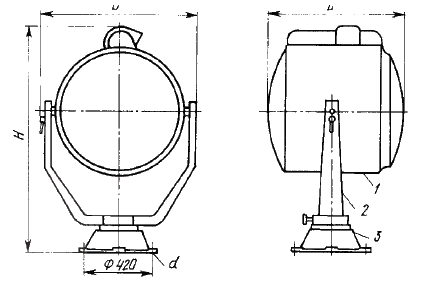

Рис. 2. Общий вид и габаритные размеры прожектора типа КС-3000-ОМ1:

1-3 — по Рис. 1

Таблица к рис. 1, 2

Тип Габаритные размеры, мм, не более Диаметр монтажного отверстия d, мм Масса, кг, не более Номер рисунка
L B H
С-60М1 850 950 1425 13 (4 отв.) 110 1
KC-3000-OM1 950 1000 1700 18 (4 отв.) 180* 2

*Масса выпрямителя составляет 150 кг.

Условия эксплуатации

Номинальные значения климатических факторов по ГОСТ 15150-69 и ГОСТ 15543.1-89.

Степень защиты от внешних воздействий прожекторов IP44, выпрямителя для КС-3000-ОМ1 — IP56 по ГОСТ 14254-96.

Требования техники безопасности по ГОСТ 12.2.007.0-75 и ГОСТ 12.2.007.13-88.

Прожекторы типа С-60М1 соответствуют требованиям ТУ 16-535.315-83, типа КС-3000-ОМ1 — требованиям ИЖИД 676.533.006 ТУ.

Технические данные

Основные технические данные приведены в таблице.

Тип Клима-
тическое
исполне-
ние и кате-
гория разме-
щения
по ГОСТ
15150-69
Макси-
мальная сила
света, ккд, не менее
Угол
рассеяния
2а в верти-
кальной
и горизон-
тальной
плоскостях
Угол поворота,
градус
Источник
света
Сфоку-
сирован-
ное состоя-
ние
Пре-
дель-
ное рас-
фокуси-
ро-
ван-
ное
состоя-
ние
Сфо-
ку-
си-
рован-
ное состоя-
ние
Пре-
дель-
ное рас-
фоку-
сиро-
ван-
ное
сос-
тоя-
ние
в верти-
каль
ной
плос-
кости
в го-
ри-
зон-
таль-
ной
плос-
кос-
ти
Тип Нап-
ря-
же-
ние, В
Номи-
наль-
ная
мощность
лампы, Вт
в
ве
рх
вн
из
С-
60M1
M1 2,8*103 15 12 60 90 45 360 ПЖ
110-
3000
110 3000
KC-
3000-
OM1
OM1 110*103 Не указан 20 20 340 ДКСШ
3000-
3
220/
380*

*Частота тока 50 Гц.

Гарантийный срок — 2 года (в том числе 1 год хранения, 1 год эксплуатации) при соблюдении потребителем условий транспортирования, хранения, монтажа и эксплуатации. Срок службы прожекторов составляет 6 лет.
